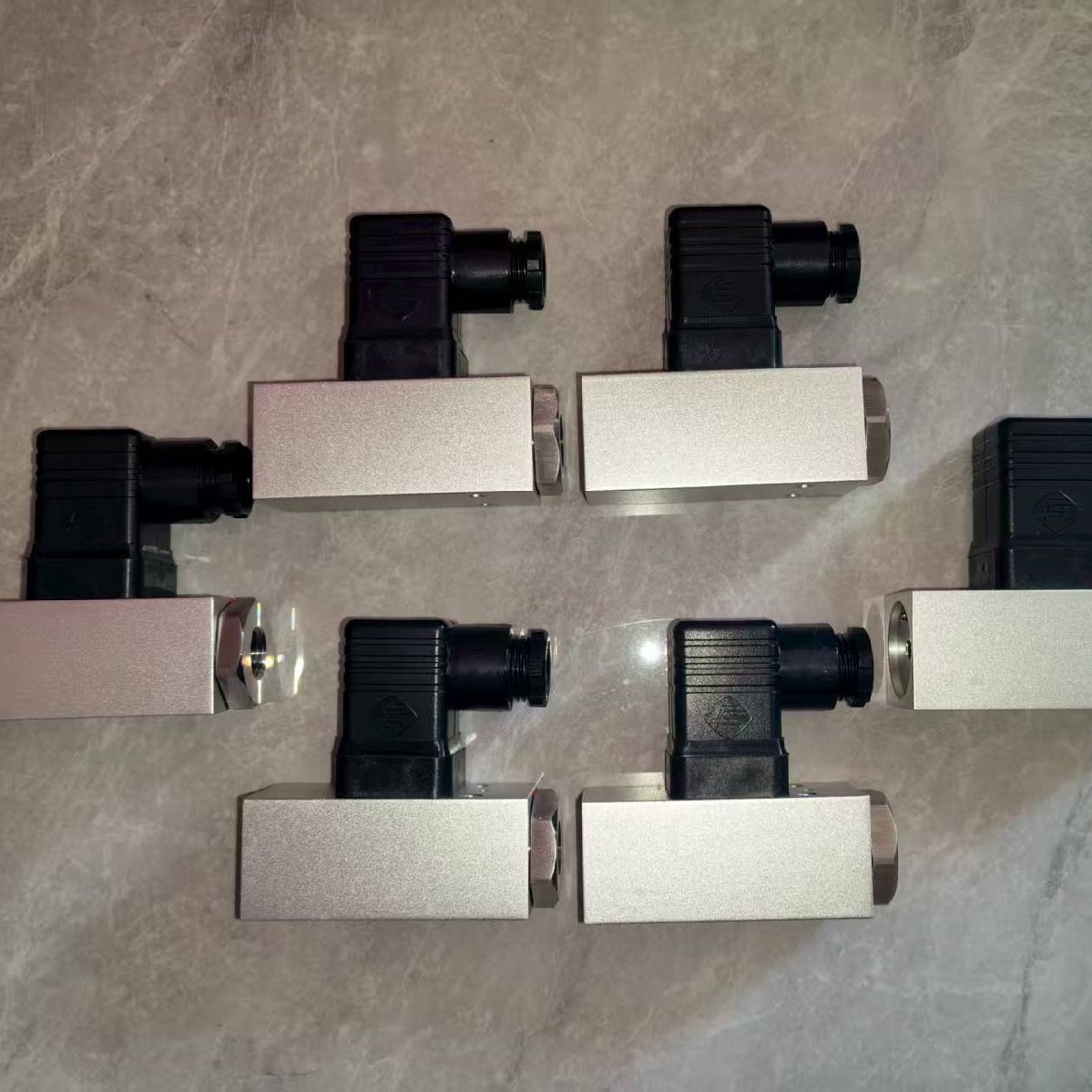

YWK-18D压力控制器4.2-42MPA压力开关

产品简介
天津凯士达精品系列产品YWK-18D压力控制器4.2-42MPA压力开关‘’引进国外技术生产，使用膜片式传感器，耐高压，使用寿命长，结构紧凑，外壳采用优质不锈钢材料制成，坚固而耐用。同时由于采用特殊传感器，YWK-18D型控制器解决了目前市场上活塞式压力控制器的漏油问题。


主要技术性能
工作粘度：<1×10-3m2/s
开关元件：微动开关
环境温度：－25℃～55℃
介质温度：－25℃～80℃
外壳防护等级：IP65
安装位置：压力接口垂直向下（允许倾斜15℃）
抗振性能：Max 100m/s2
重复性误差：≤2%
使用寿命：1×105次
触点容量：AC  220V  6A（阻性）
规格

型号 （订货号）	设定值调节范围 MPA	设定值下限MPA	设定值上限 MPA	*大允许 压力 MPA	与介质接触      材料	接口类型     尺寸
YWK-18D/01	0.035~0..17	0.015	0.03	10	20钢 丁腈橡胶或 1Cr18Ni9Ti氟橡胶	M14*1.5 (外螺纹） 或G1/4” （内螺纹）
YWK-18D/02	0.1~0.5	0.035	0.07	10
YWK-18D/03	0.35~1.0	0.07	0.14	10
YWK-18D/04	0.5~4.5	0.27	0.40	60
YWK-18D/05	1.2~12	0.5	1.2	60
YWK-18D/06	1.6~16	0.8	1.4	60
YWK-18D/07	2.4~24	1.6	2.8	60
YWK-18D/08	3.2~32	1.8	4.5	60
YWK-18D/09	4.2~42	2.0	4.6	60

设定值的调整
例：选用2.4～24MPa范围的控制器，要求将压力下降至15Mpa（下切换值）发出触点信号，其操作步骤如下：
1、将产品旋入油压压力校验台的螺纹口中，按实际工作压力对产品施加2分钟的压力后，
   方可进行设定。
2、将万用表接到输出导线上。
3、旋下控制器顶上的螺钉。
4、将压力加至15MPa,此值可从标准压力计中读出。
5、松开紧定螺钉用3㎜内六角螺钉扳手，顺时针旋动设定值调节螺内六角槽，使设定值由
   小变大，直至开关触点在15MPa处切换。
6、调节校验台压力在15MPa上下来回变化，校验压力下降时是否是15MPa此值即为要设
   定的下切换值。其对应的上切换值在16.9～18MPa之间。
7、旋紧锁紧螺钉。
